一、產品概述

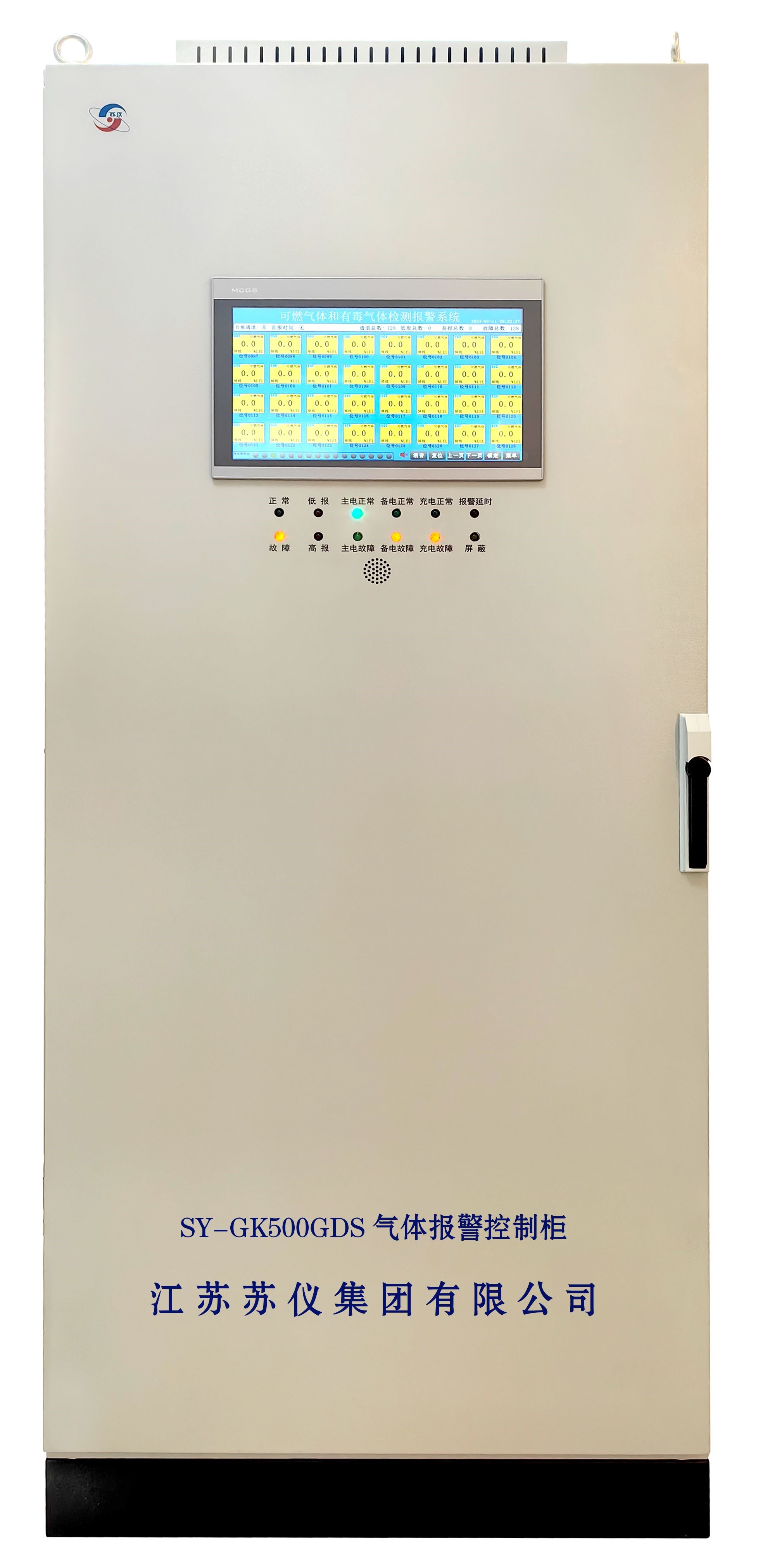

SY-GK500GDS 型氣體報警控制柜是我公司研制的多通道氣體報警控制器，與氣體探測 器組合使用，用于檢測作業環境中可燃?xì)怏w、有毒有害氣體的濃度，檢測到濃度超限時發出 報警信號。
本控制柜采用模塊化方案設計， 維護方便?？刂破鲀?nèi)部模塊之間采用汽車同等通信技 術 CAN 通信，以提高通信速度和穩定性。各模塊采用 32 位高性能微處理器作為控制單元， 與探測器之間， 采用（4～20）mA 分線傳輸方式或 RS485 總線通訊方式，具有響應速度快， 抗干擾性強等特點。當環境空氣中檢測氣體濃度達到或超過預置報警值時，控制器立即發出 聲光報警，以提醒及時采取安全措施，并控制驅動排風或其他外設設備動作，防止事故的發 生，從而保障生命、財產的安全。
本控制器可廣泛應用于石油、化工、冶煉、制藥、油田、油庫、倉儲、環保、消防、 市政等可能有危險燃爆或有毒氣體的場所。
二、主要功能及技術指標
2.1 主要功能
●15.6 寸觸摸屏，顯示信息豐富，操作方便；
●模塊化板卡設計， 維護方便；
●報警記錄、故障記錄功能；
●支持以太網（Modbus TCP）上傳接口；
●最多達 5 路隔離 RS485（Modbus RTU）上傳接口；
●4 路隔離 RS485（Modbus RTU）探測器采集接口，實時性高；
●最大 128 路（4～20）mA 分線接口， 高精度 16 位 AD 采樣，分辨率更高； ●12 顆狀態指示燈，系統狀態清晰明了；
●高分貝消防音、救護車音提示報警和故障狀態；
●16 路繼電器輸出，容量 10A/AC250V、10A/DC24V，支持聯動控制，分區編程；
●機柜內部板卡間采用車規級 CAN 通信， 高可靠、高實時性；
●可選配兩節 12V 16AH 備用電池， 斷電后能夠繼續運行 2 個小時； 2.2 技術指標
容 量： 最高 128 臺（4-20）mA 信號探測器或 RS485 信號探測器；
信號輸入：（4～20）mA 分線式 / RS485 總線式；
適用氣體： 可燃?xì)怏w、有毒氣體、氧氣等；
顯示方式： 15.6 寸觸摸屏顯示，清晰組態畫面；
操作方式： 觸摸式操作；
顯示誤差： ≤±3%FS（滿量程 100）；
顯示精度： 0～3 位小數， 可自由設置；
響應時間： ≤10 秒；
執行標準： GB16808-2008；
顯示方式： 全中文顯示、 全中文菜單；
報警提示： 聲、光報警；
報警輸出： 16 組繼電器輸出， 容量 10A/AC250V、10A/DC24V，支持聯動控制， 分區編程； 連接線纜： 三芯或四芯 RVSP 電纜 1.0-1.5mm2;
工作環境： 0℃~55℃;濕度＜90%RH 無冷凝；
工作電壓： AC 220V；
備用電池： 24V/16Ah；
通道保險：≤0.5A 快熔型（分線通道）；
信號輸出： 標配 2 路（最高 5 路）RS485 輸出（標準 Modbus RTU 協議）
標配 1 路 TCP 輸出（標準 Modbus TCP 協議）；
開關開關量輸出：標配 16 路開關量輸出， 可自由定義動作條件；
產品尺寸： 1800（高）*800（寬）*600（深）mm；
重 重量： 機柜約 280kg；
