數字信號PH在線監測分析儀由數字PH變送器和數字PH傳感器組合而成，可實時在線監測水質PH參數值。

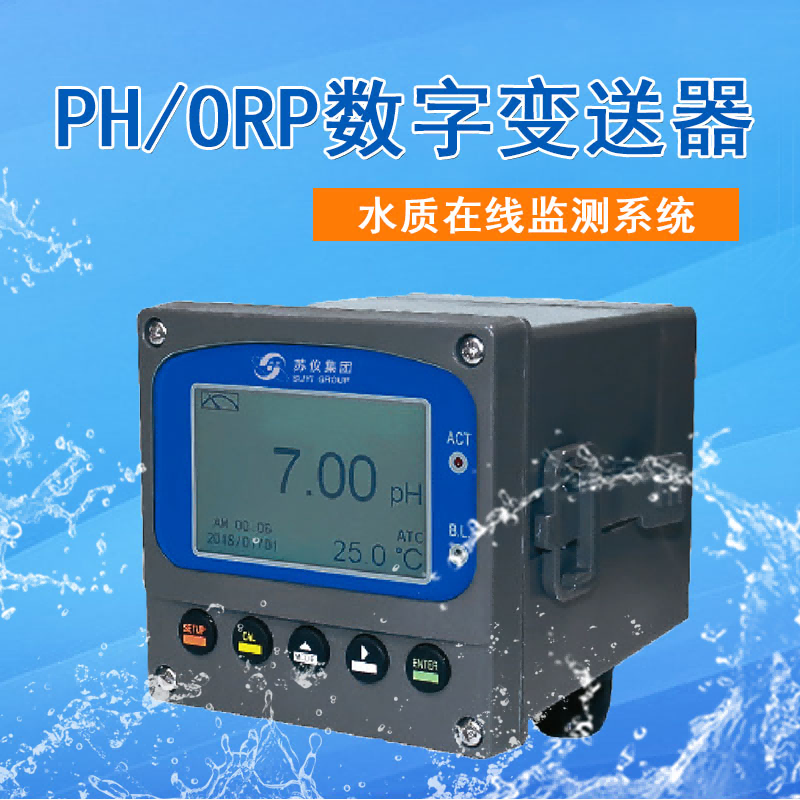

一、數字PH變送器
SWM-D100是一款通用型水質PH/ORP在線監測設備，用于連接數字型PH/ORP傳感器，可實時監測傳感器的測量數據以及工作狀態，亦可對傳感器進行標定和校準，具有數據存儲、數據傳輸、對外控制等功能。搭載半透半反液晶屏，操作界面簡單、友好，對操作人員的專業性要求不高。 適用于地表水、飲用水、市政污水、自來水、水產養殖、工業廢水、污水處理、循環冷卻、過程監控等行業。
性能特點：
1.設備可自動識別所連接的傳感器，即插即用；
2.搭載半透半反液晶屏，戶外強光下可視；
3.擁有友好的中文操作界面，易于操作；
4.具有數據存儲、查看、導出等功能，可設定存儲周期；
5.自動讀取傳感器內部工作參數，更換傳感器無需校準；
6.采用RS485總線式通訊，搭載標準MODBUS協議，易于系統集成；
7.內置防雷、防浪涌、防反接、過載保護等保護措施；
8.具有IP65防護等級，適用于室內外各種安裝環境。
技術指標：
顯示屏 半透半反液晶屏，LED背光
顯示尺寸 (63x38)mm
分辨率 240x160
模擬輸出 2路4`20mA 繼電器輸出 3路，程序控制輸出（可控制自吸泵、自動清洗）
數字通訊 RS485(Modbus協議)，其他協議可定制
工作環境 （5~45）攝氏度，（0~95）％PH
防護等級 IP65
外殼材質 PC+ABS
本機尺寸 96mx96mmx132mm(H x W x D)
挖孔尺寸 93mmx93mm(H x W)
工作電壓 220V AC

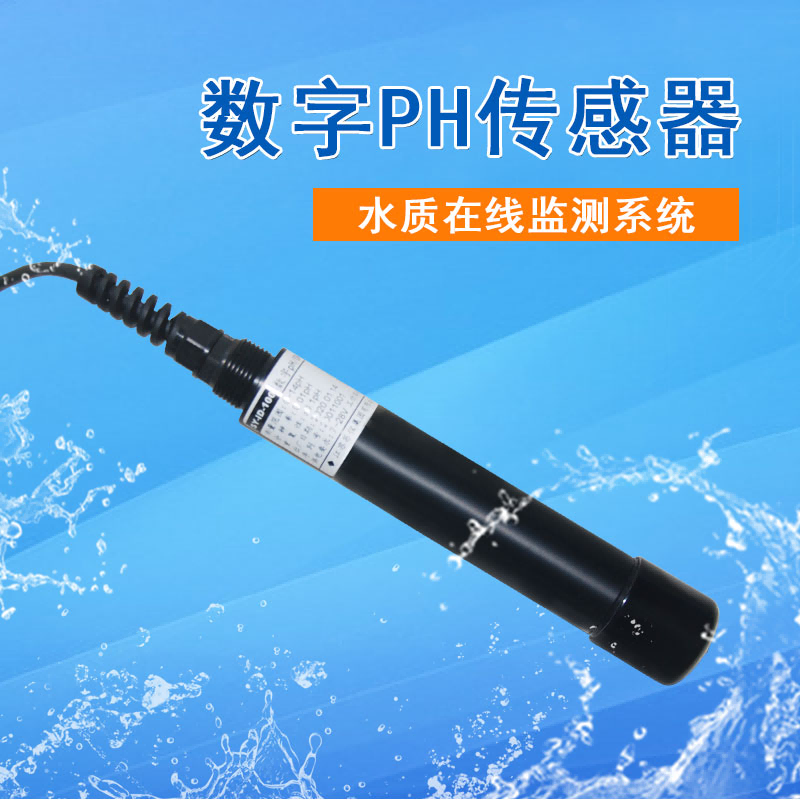

二、數字PH/ORP傳感器
SY-ID-100數字PH/ORP傳感器是一款針對水質中PH/ORP分析的智能數字式分析設備，采用長距離傳輸?shù)腞S485通訊接口和標準Modbus協議，易于系統集成。其外殼采用高耐腐蝕性材料，整體結構具有IP68防護等級，可長期工作于水下10米深度以及各和惡劣的工作環境。其內置有高精度溫度傳感器及溫度補償算法。配套有專業的數據采集軟件，可實時監控傳感器的工作狀態、測量結果，同時可方便地進行標定、記錄、故障診斷等操作。 本傳感器具有精度高、穩定性好、壽命長等諸多優點，廣泛應用于地表地下水、市政廢水、自來水廠、污水處理廠、工業工程、水產養殖等行業。
性能特點：
1.耐腐蝕殼體，POM材質；3/4NPT上螺紋接口，方便安裝；
2.自動溫度補償，PT1000熱敏電阻；
3.采用pH復合電極，參考系統為凝膠，耐高低溫能力強，長期穩定性好，玻璃膜為高強度藍色球泡，耐紫外線，液接點為環裝陶瓷界面，耐污染能力強；
4.雙鹽橋設計，耐物質反滲，電極壽命長；
5.環裝陶瓷界面，耐污染能力強；
6.延長線采用防水、防腐蝕、抗干擾之AVVR線纜；
7.RS485輸出，抗雜波、信號干擾能力強，數據穩定性更好；
8.高強度藍色球泡，耐紫外線，增加強度；
9.具有校準記錄存儲功能，即插即用，初次使用無需校準；
10.具有IP68防護等級。
技術參數：
測量參數 | 數字PH傳感器 | 數字ORP傳感器 |
型號 | SY-ID-101 | SY-ID-102 |
工作原理 | 玻璃電極法 |
|
測量范圍 | （0~14）pH | （-2000~2000）mV |
分辨率 | 0.01pH | 0.5mV |
重復性 | ＜±0.1pH | ＜±m(xù)V |
響應時間 | ＜30s |
|
通訊接口 | RS485，標準Modbus協議 |
|
尺寸規格 | D34mm，L190mm，電纜2米（可定制） |
|
工作環境 | （0`50）℃，（0~6）bar |
|
工作電壓 | 7~28V DC |
|
