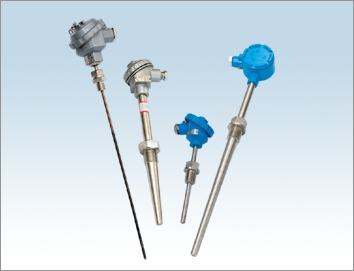

g.環境溫度影響:≤0.05％/1℃SBW系列帶熱電偶或帶熱電阻溫度變送器是 DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種 工業過程中-200～1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電 信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器， 它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。
變送器部件是小型化的，可安裝于熱電偶熱電阻的接線盒內，成為一體化溫度變送器。
作為一體化溫度變送器在工業現場直接輸出4～ 20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。
具有線性化校正功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
應用面廣、既可與熱電偶、熱電阻形成一體化現場 安裝結構，也可作為功能模塊安裝在檢測設備中
★ 變送器部件
a.輸 入: 熱電阻:Pt100、Cu50、Cu100
熱電偶:K.E.S.B.T.N.
b.輸 出: 在量程范圍內輸出4～20mA直流信號與
熱電阻的輸入電阻信號成線性與熱電偶
輸入的毫伏信號成線性
c.基本誤差: 計算公式△=△1+△2
△1熱電偶(阻)允差對應輸出基本誤差
△2變送器輸出基本誤差△2=±0.5％FS
d.傳送方式: 二線制
變送器工作電源電壓最低12V，最高
35V，額定工作電壓24V
e.負 載: 極限負載電阻按下式計算:
RL(max)=50×(Vmin-12)
(即24V時負載電阻可在0～600Ω范圍內
選用，額定負載250Ω。)
f. 正常工作環境:
1). 環境溫度:-25℃～80℃(危險場所不高于70℃)
2). 相對濕度:5％～95％
3). 機械振動:f≤55Hz,振幅<0.15mm
4). 周?chē)諝庵胁缓幸鹱兯推鞲g的介質
